酸雾净化塔的结构设计

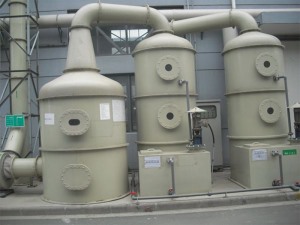

　　酸雾净化塔主体为全玻璃钢圆筒结构。采用重叠的两级喷淋和过滤材料，使气液接触更加充分，提高了净化效果。设备主体上设有供液箱、加药检查口、加药口、补水口和排污口，设备主体上部设有进气口、检修窗、检修人孔和排气口，操作、维护和管理比较方便。

　　酸雾净化装置的特点是:气速高、处理量大、塔重量轻、汽液分布均匀、不易被固体和粘性物质堵塞。特别是由于塔内强烈的湍流，可以强化传质和能量传递，可以大大减少塔的直径和高度。

　　酸雾净化塔结构设计:净化塔处理段采用圆形双筒和单筒相结合的综合结构。为了增加强度，塔壳采用多根纵向加强筋，根据各种型号的尺寸，分段拼装。外壳由碳钢镀塑螺栓组装而成，螺栓颜色与塔架相同。这种设计连接美观大方，连接强度和防腐要求都有保证。在下塔中增加一个方形水泵座，可作为循环储液罐和循环喷淋泵使用。所以这种结构设计不仅占地面积小，而且使用和管理都比较的方便。同时避免了普通卧式泵容易漏液的现象。

　　净化塔供液为管式，喷淋为Y-1角式离心喷嘴，配水管道采用UPVC管循环布置，循环泵进口处加网式过滤器，防止杂质进入损坏的水泵或堵塞喷嘴，影响使用。喷头采用ABS或PP塑料一次注塑成型，强度高，使用寿命长。
