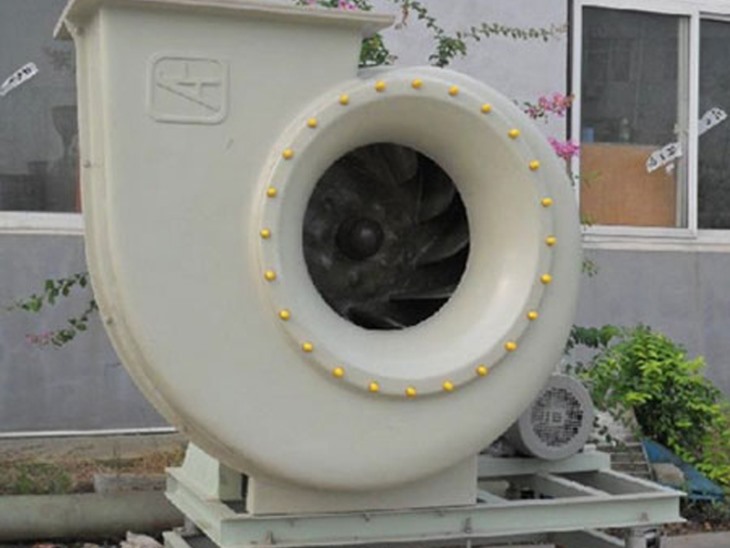

玻璃钢C型风机
玻璃钢C型风机
玻璃钢C型风机

  一、4-72玻璃钢离心风机概念

  4-72C型离心风机可作为一般工厂及大型建筑物的室内通风换气用,输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。B4-72风机可作为易燃挥发性气体的通风换气用,气体内不许有粘性物质,所含尘土及硬质颗粒物不大于150mg/m3,气体温度不得超越80℃。


  二、4-72离心风机作业原理

  4-72C型离心风机是根据动能转换为势能的原理,利用高速旋转的叶轮将气体加快,然后减速、改动流向,使动能转换成势能(压力)。在单级离心风机中,气体从轴向进入叶轮,气体流经叶轮时改动成径向,然后进入扩压器。在扩压器中,气体改动了流动方向形成减速,这种减速效果将动能转换成压力能。压力增高首要发生在叶轮中,其次发生在扩压过程。在多级离心风机中,用回流器使气流进入下一叶轮,产生更高压力。


  三、风机的型式

  1、每种风机机壳制成右旋转或左旋转两种型式。

  2、风机的出口位置以机壳的出口角度表示。

  3、风机的传动方式:有A、B、C、D四种。

  4、4-72离心风机电机直联传动标准有:NO2.8A、3.2A、3.6A、4A、4.5A、6A联轴器传动标准有:NO6D、8D、10D、12D;皮带轮传动有:NO6C、8C、10C、12C及NO16B、20B共16种标准。


  四、4-72离心风机的结构

  4-72离心风机首要由叶轮、机壳、进风口等部分配直联电机组成。。

  1、叶轮:由12片后倾机翼形叶片,曲线型前盘和平板后盘组成。用盖板或铸铝合金制造,并经静、动平衡校正,空气功能杰出,效率高,运转平稳。

  2、机壳:做成两种不同型式。No2.8~12机壳做成全体,不能拆开。No16~20的机壳制成三开式,除沿中分开水平面分为二半外,上半部再沿中心线笔直分为二半,用螺栓联接。

  3、进风口:制成全体,装于风机的旁边面,与轴向平行的截面为曲线形状,能使气体顺利进入叶轮,且损失较小。

  4、传动组:由主轴、轴承箱、滚动轴承、皮带轮或联轴器组成。
